Hvað er keilulaga tvískrúfutunna og hvernig virkar hún?

Gengið inn í hvaða PVC pípu eða prófílverksmiðju sem er og vélin á línunni er næstum örugglega keilulaga tvískrúfa. Það er ekki tilviljun sögunnar. Lögun skrúfanna leysir ákveðin vandamál sem PVC skapar, og þegar þú sérð hvers vegna, er öll vélin skynsamleg.

Þessi handbók fjallar um vélfræðina, stærðarmerkinguna sem ruglar flesta kaupendur, raunveruleg forrit og stærðirnar sem við smíðum.

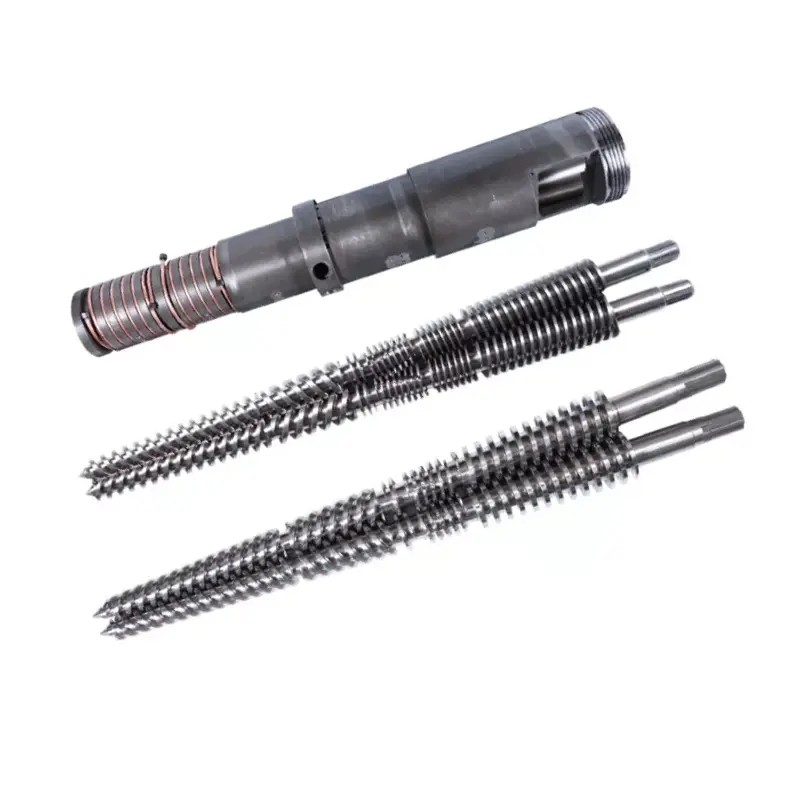

Hvað er keilulaga tvískrúfutunna?

Keilulaga tvískrúfa tunna er mýkingareining keilulaga tvískrúfa pressuvélar. Hann hefur tvo hluta sem virka sem einn: tunnu með tveimur mjókkandi holum sem skarast og tveimur mjókkuðum skrúfum sem sitja inni í þeim.

Keilulagaþýðir að skrúfurnar eru breiðar í fóðurendanum og mjóar í átt að losunarendanum. Borarnir mjókka til að passa. Allt við vélina leiðir af þessari einu rúmfræðilegu staðreynd.

Berðu það saman við asamhliða tvískrúfa tunnu, þar sem báðar skrúfurnar halda sama þvermáli frá enda til enda inni í stöðugri áttunda holu. Sama hugmynd um tvær skrúfur sem vinna saman, allt aðrar afleiðingar.

Hvernig á að lesa keilulaga skrúfu stærð eins og 55/110

Sérhver keilulaga tilvitnun, teikning og tilboðsbeiðni ber pöruð númer: 45/90, 55/110, 65/132, 80/156. Kaupendur sjá þetta stöðugt og eru oft ekki vissir um hvaða tala er hver. Það er þrjátíu sekúndna virði að jafna sig.

Lestu það þannig og stærðin segir þér margt í fljótu bragði. Bilið á milli tveggja talna er taper og taper er þar sem þjöppunin á sér stað. Stóri endinn ákvarðar hversu mikið efni vélin getur gleypt; litli endinn setur þrýstinginn sem hann getur myndað við teninginn.

Þetta er líka ástæðan fyrir því að ekki er hægt að skipta um keilulaga sett af tilviljun. Tvær skrúfur með sama losunarþvermál en mismunandi fóðurþvermál eru mismunandi vélar með mismunandi þjöppunarhegðun, jafnvel þó að fyrsta talan passi.

Hvernig keilulaga tvískrúfutunna virkar, skref fyrir skref

1. Fóðrun.Efni fellur niður í breiðan endann. PVC kemur venjulega sem þurrblandaduft, sem er fyrirferðarmikið og lítinn þéttleika, og mikil inntaka gefur því rúmmálið sem það þarf. Á mörgum línum er duftið þvingað frekar en látið falla undir þyngdarafl.
2. Að flytja.Skrúfurnar tvær fara saman og flug annarrar þurrkar rás hinnar. Efni er föst í lokuðum hólfum og þrýst áfram vélrænt frekar en að draga það með núningi.
3. Þjöppun.Þegar holan þrengist tekur sama efni minna og minna rúmmál. Loft er þrýst út, agnir þrýst saman og þéttleiki eykst jafnt og þétt eftir endilöngu.
4. Mýkingarefni.Tunnuhiti og vélræn vinna sameina þjappað duftið í einsleita bræðslu. Svæði eru hituð og kæld sjálfstætt þannig að hver hluti heldur því hitastigi sem stigið þarfnast.
5. Afgasun.Raki og rokgjörn efni eru dregin af í gegnum loftop áður en þau geta skemmt yfirborð vörunnar.
6. Mæling og losun.Mjói endinn byggir upp þrýsting og skilar stöðugri, einsleitri bræðslu inn í teygjuna.

Hitastýring skiptir meira máli hér en í flestum extrusion. Tunnurnar okkar nota fjölþrepa hitunar- og kælikerfi þar sem svæðunum er skipt eftir virkni, fóðrun, þjöppun og einsleitni, þannig að hægt er að stilla hvern hluta á það sem það stig mýkingar krefst í raun í stað þess að fylgja einu alþjóðlegu settmarki.

Hvers vegna taper skiptir máli: Þrjár áhrif

Taper er ekki stílval. Það framleiðir þrjú vélræn áhrif í einu og saman skilgreina þeir hvað þessi vél er góð í.

1. Stór inntaka fyrir lágþéttni duft

Stíft PVC er unnið sem þurr blanda: plastefnisduft auk sveiflujöfnunar, smurefni, fylliefni og litarefni. Þessi blanda er dúnkennd og full af lofti, þannig að hún þarf rúmmál áður en hún þarf eitthvað annað.

Breiður fóðurendinn gefur honum það rúmmál. Skrúfa með stöðugt þvermál þyrfti að vera stór eftir allri lengdinni til að gleypa sama inntakið, sem veldur eigin vandamálum við losunarenda.

2. Þjöppun sem byggist upp smám saman

Á skrúfu með stöðugri þvermál kemur þjöppun frá því að gera rásina grynnri og sú breyting hefur tilhneigingu til að gerast yfir skilgreindan umbreytingarhluta.

Á keilulaga skrúfu þrengist holan sjálft stöðugt. Þjöppun er dreift eftir endilöngu í stað þess að safnast saman í eitt svæði, þannig að efni er unnið jafnt og þétt frekar en að kreista hart á einum stað. Það er það sem „hækkað þjöppunarhlutfall“ þýðir í reynd og hitanæmt efni nýtur beinlínis góðs af því.

3. Hækkandi þrýstingur í átt að styttri losun

Þrengjandi endinn einbeitir bræðslunni í minni þversnið, sem byggir upp þrýstinginn sem deyjan þarf. Á sama tíma er losunarhlutinn stuttur, þannig að bræðslan situr ekki heit við háan þrýsting lengur en nauðsynlegt er.

Fyrir fjölliða sem brotnar niður með tímanum við hitastig er stuttur háþrýstihluti eiginleiki frekar en takmörkun.

Mjúk klippa: Hvers vegna PVC endaði á þessari vél

Stíf PVC hefur þröngan vinnsluglugga. Vinnið það of mikið og það brotnar niður og losar vetnisklóríð sem ræðst síðan á stálið sem það situr á móti. Vinnið það of lítið og það rennur aldrei almennilega saman. Vélin þarf að þræða þetta bil á hverri keyrslu.

Keilulaga tvískrúfur þræða það eftir hönnun. Samsetning þeirra af hægfara þjöppunarhlutfalli, mildri klippingu og sterkri flutningsgetu hentar efnum sem eru viðkvæm fyrir bæði klippingu og hitastigi, og PVC er kennslubókartilfelli beggja.

Sterk flutningur er þriðji fóturinn og hann skiptir jafn miklu máli og mildi hlutinn. Vegna þess að skrúfurnar blandast saman og ýta efni vélrænt, er vélin ekki háð núningi til að hreyfa duft sem grípur illa. Framleiðsla helst jöfn þó að fóðrið sé þurrblanda frekar en kögglar.

Farið er yfir efnafræðihliðina á þessu og hvað það þýðir fyrir yfirborðsmeðferðPVC skrúfa tunnu leiðari.

Samfléttandi vs keilulaga skrúfur sem ekki blandast saman

Keilulaga er ekki eitt. Hversu djúpt skrúfurnar tvær tengjast breytir hegðun vélarinnar og við smíðum báðar stillingarnar.

Samfléttandi keilulaga tvískrúfurtakast hvort við annað, þannig að flug annarar skrúfunnar nær inn í rás hinnar. Lokuðu hólfið sem þetta skapar gefa jákvæða flutning og ítarlega, stjórnaða blöndun og skrúfurnar þurrka hvor aðra af þegar þær snúast. Þetta er uppsetningin á bak við flestar PVC pípur, snið og plötuvinnu.

Ósamstætt keilulaga tvískrúfursitja hlið við hlið án þess að taka þátt. Flutningur er minna jákvæður og klipping er minni, sem hentar efni sem þolir alls ekki mikla vinnu.

Hagnýti punkturinn fyrir kaupendur er sá sami og á við um stærðarmerkinguna: skipti þarf að passa við uppsetningu vélarinnar sem þú átt. Nanhaiya var meðal fyrstu framleiðenda Kína til að sérhæfa sig í bæði samfléttandi og ósamhæfðum keilulaga tvískrúfum, þannig að hægt er að smíða sett á hvorn veginn sem er.

Keilulaga eða samhliða? Stutt útgáfan

Báðar eru tvær skrúfur. Þau eru byggð fyrir mismunandi vandamál.

Þumalputtareglan: Ef efnið er hitanæmt og kemur sem duft, þá er taperinn að virka fyrir þig. Ef verkið er blanda eða kögglun í miklu magni vinnur samhliða vél venjulega. Fullur samanburður situr í okkarkeilulaga vs samhliða leiðarvísir.

Það sem keilulaga tvískrúfur framleiða í raun

Fjórar fjölskyldur ná yfir framleiðsluna: snið, blöð, pípur og sérsniðin snið. Í reynd þýðir það langur listi af hversdagsvörum.

PVC vörur

PVC froðuplötur og skrautplötur eins og loft- og veggplötur. PVC-U vatnsveitu- og frárennslisrör, leiðslurör og bylgjupappa með litlum þvermál. Hurða- og gluggaprófílar, bæði karmar og rimlar. Loftplötur og kapalbakkar. Sveigjanlegar slöngur eins og garðslöngur og -slöngur og þéttilista fyrir hurðir og glugga.

Breyttar og samsettar vörur

PVC viðar-plast samsett gólfefni, handrið og skrautlistar. Kalsíumkarbónatfyllt PVC lak, þar á meðal verkfræðimottur. Talkfyllt PP snið fyrir minna krefjandi forrit.

Viðar-plastverk verðskulda sína eigin athugasemd. Nanhaiya kom fram á 18. China Wood Plastics Summit Forum sem einn stærsti birgir Kína á keilulaga tvískrúfu tunnum fyrir WPC, og slithlið þeirrar skyldu er tekin upp í okkarWPC skrúfa tunnu leiðari.

Aðrar sérvörur

ABS skrautræmur fyrir heimilistæki og bílainnréttingar. PE/PVC samsett vatnsveiturör, sem sameinar hörku PE og stífleika PVC.

Sérstaklega innan PVC lak eru byggingarefni um það bil 60% af lokanotkun, en umbúðir eru í öðru sæti. Þessar línur keyra venjulega keilulaga skrúfur sem snúa að snúningi með hráefninu þvingað, þannig að mýking, blöndun og klipping haldast stöðugt í gegnum allt ferlið.

Stærðirnar sem við smíðum

Þetta eru keilulaga tvískrúfurnar og tunnuforskriftirnar sem við framleiðum, skrifaðar sem losunarþvermál yfir þvermál fóðurs.

Það úrval nær yfir um það bil 90% af keilulaga tvískrúfum sem eru í notkun á markaðnum og einstakar vörulínur að baki, þ.m.t.PVC borðogPVC sniðsetur, sitja undirkeilulaga tvískrúfutunnurnar okkar. Ef vélin þín fellur utan listans er hægt að hanna rúmfræðina þannig að hún passi við línuna þína frekar en að þvinga hana á næstu staðlaða stærð.

Taktu eftir pörunum sem deila fyrstu tölu. 65/120 og 65/132 losa báðar við 65 mm en taka mjög mismunandi rúmmál og 80/143, 80/156 og 80/172 gera sama punkt þrisvar sinnum. Þvermál fóðursins er ekki smáatriði.

Þegar skipta þarf um keilulaga sett

Keilulaga skrúfur slitna þar sem þrýstingurinn er mestur, sem er í átt að þrönga losunarendanum. Vélin gefur það til kynna áður en hlutirnir líta augljóslega illa út.

• Framleiðsla fellurá sama skrúfuhraða, vegna þess að slitið úthreinsun lætur bræðslu renna aftur á bak í stað þess að fara fram á við.
• Mýkjandi gæðadropar.Á PVC sem kemur fram sem léleg samruni, ójafn litur eða yfirborðsgalla á sniðinu.
• Mótorálag klifravið stöðuga framleiðslu, sem bendir á tog, misstillingu eða rýrnað efnisbyggingarþol.
• Svartir blettir snúa aftureftir hreinsun, sem á PVC þýðir oft að niðurbrotið efni sest í slitið rými og eldist þar.

Staðfestu með tækjum frekar en birtingum. Mældu skrúfurnar og holuna á móti byggingarteikningunni og athugaðu bilið á milli skrúfanna tveggja sem og milli skrúfa og tunnu.

Af hverju að vinna með Nanhaiya

Nanhaiya hefur framleitt skrúfur og tunnur í yfir tuttugu ár og þjónar 500+ viðskiptavinum um allan heim. Okkarkeilulaga tvískrúfa tunnu sviðnær yfir PVC-plötu, PVC-plötu, PVC-snið og PE-skyldu, í samföngum og ósamskiptum stillingum, sem passa um 90% af keilulaga vélunum sem eru í notkun.

Að velja rétt tekur þrjú skref og við vinnum í gegnum þau með þér: auðkennum efnið sem verið er að vinna úr, skilið hvað línan þarf að framleiða, passaðu síðan tunnuna við búnaðinn sem þú átt í raun og veru. Fyrir óstaðlaðar vélar hanna verkfræðingar okkar rúmfræðina til að passa.

Yfirborðsmeðferð er tilgreind sérstaklega frá rúmfræði, því það fer eftir því hversu slípandi og ætandi samsetningin þín er. Við útvegum nítríð, krómhúðun, ryðfríu stáli, tvímálmi yfirborði og wolframkarbíðúðun, og þar sem fóðrið krefst þess úðum við harðri álfelgur allan hringinn í kringum slitsvæði holunnar til að ná hörku að innan í 62 HRC. Okkarbimetallic vs nitrided guideútskýrir hvenær það borgar sig og efnishandbókin nær yfir grunnstálin.

Sendu vélarlíkanið þitt, skrúfustærðina sem báðar tölurnar og efnið sem þú keyrir. Þú færð tilboð innan 12 klukkustunda.

Algengar spurningar

Hvað er keilulaga tvískrúfa tunna?

Það er mýkingareining keilulaga tvískrúfa pressu: tunnu með tveimur skarast mjókkandi holum sem halda tveimur mjókkuðum skrúfum. Skrúfurnar eru breiðar í fóðrunarendanum og mjóar í átt að mótinu, og þessi mjókka framleiðir hægfara þjöppun, varlega klippingu og sterka flutning.

Hvernig virkar keilulaga tvískrúfa tunna?

Efni fer inn í breiðan fóðurendann, þar sem stóra inntakið hentar fyrirferðarmiklu dufti. Skrúfurnar sem blandast saman flytja það vélrænt áfram og eftir því sem holan þrengist er efnið þjappað jafnt og þétt saman, loftið þrýst út og þéttleiki eykst. Upphituð svæði bræða það saman í einsleita bræðslu, rokgjörnum efnum er hleypt út og þröngi losunarendinn byggir upp þrýstinginn sem deyjan þarfnast.

Hvað þýða tölurnar tvær í keilulaga skrúfustærð?

Minni talan er þvermál við losunarenda og stærri talan er þvermál við fóðurenda. 55/110 skrúfa mælist 55 mm á endanum og 110 mm við inntakið. Gefðu alltaf upp báðar tölurnar þegar óskað er eftir tilboði, því stærðir eins og 65/120 og 65/132 deila fyrstu tölu en eru ekki skiptanlegar.

Af hverju eru keilulaga tvískrúfur notaðar fyrir PVC?

Stíft PVC er viðkvæmt fyrir bæði klippingu og hitastigi, og það kemur sem fyrirferðarmikið þurrblandaduft. Keilulaga hönnunin svarar öllum þremur vandamálunum í einu: stór fóðrunarendi gleypir duftið, hægfara þjöppun vinnur efnið jafnt og þétt í stað þess að kreista það fast á einu svæði, og mjúk klippa kemur í veg fyrir að það eyðileggist.

Hver er munurinn á keilulaga og samsíða tvískrúfum?

Keilulaga tvískrúfa mjókkar úr breiðum matarenda yfir í þröngan útblástursenda, sem gefur hægfara þjöppun og væga klippingu, sem hentar stífu PVC röri, sniði og plötu. Samhliða tvískrúfa heldur stöðugu þvermáli í gegn, sem hentar blöndun, masterbatch og hárafköstum kögglagerð þar sem stillanleg klippa skiptir meira máli.

Hver er munurinn á keilulaga skrúfum sem blandast saman og ekki samfleytt?

Samfléttaðar skrúfur tengjast hver annarri, þannig að flug annar nær inn í farveg hinnar. Það skapar lokuð hólf, jákvæða flutning og ítarlega blöndun, og skrúfurnar þurrka hvor aðra af. Skrúfur sem ekki blandast saman sitja hlið við hlið án þess að festast, sem gefur minni klippingu og minna jákvæða flutning fyrir efni sem þolir ekki mikla vinnu.

Hvaða vörur eru framleiddar með keilulaga tvískrúfa pressurum?

Fjórar fjölskyldur: snið, blöð, rör og sérsniðin snið. Í reynd nær það yfir PVC froðu og skrautplötur, PVC-U vatns- og frárennslisrör, leiðslu, hurða- og gluggaprófíla, loftplötur, kapalbakka, slöngur og þéttiræmur, viðar-plast samsett gólfefni og handrið, fyllt PVC lak, ABS skrautræmur og PE/PVC samsett rör.

Þarf að skipta um keilulaga tvískrúfur sem par?

Já. Bilið á milli skrúfanna tveggja er stillt við framleiðslu og ekki er hægt að endurheimta það með því að festa eina nýja skrúfu á slitinn maka. Keilulaga tvískrúfur eru framleiddar, afgreiddar og skipt út sem samsvarandi par, og þær ættu að vera geymdar og meðhöndlaðar þannig líka.
